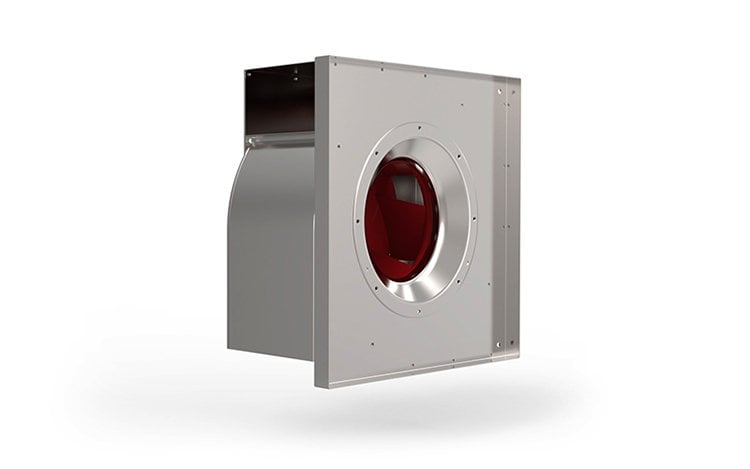

Der RQM MultiEvo.

Jede Revolution braucht einen Pionier.

  • besonders wirtschaftlich
  • einfach kompakt
  • absolut hygienisch

steigerung_systemwirkungsgrad

* Je nach Baugröße ca. 15 % höherer Systemwirkungsgrad als die marktbesten freilaufenden Ventilatoren
beziehungsweise herkömmliche Ventilatoren mit EC/PM-Technologie der neuesten Generation.

Was ist MultiEvo?

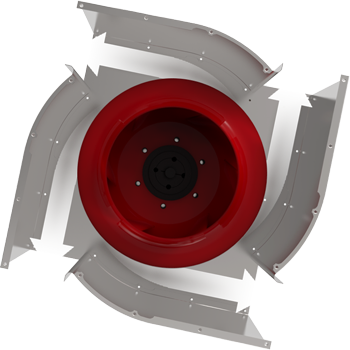

Die MultiEvo-Technologie ist eine mehrteilig integrierte Nachleitvorrichtung in Spiralform. Diese aerodynamische Optimierung ermöglicht einen maximalen Systemwirkungsgrad. Das perfekte Zusammenspiel zwischen Laufrad, Motor und Multispiralen erlaubt eine bisher unerreichte Energieeffizienz. Eine hybride Revolution.

multievo

Die Zukunft ist hybrid

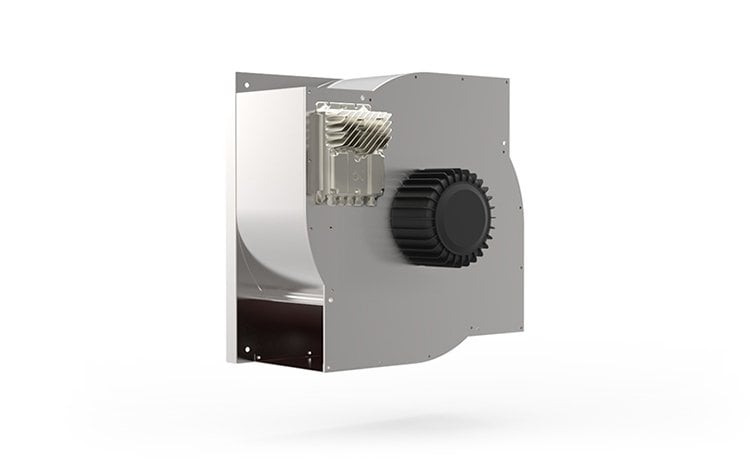

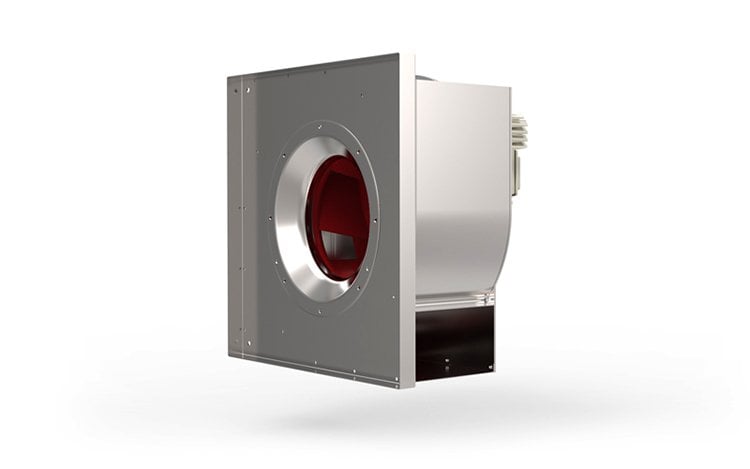

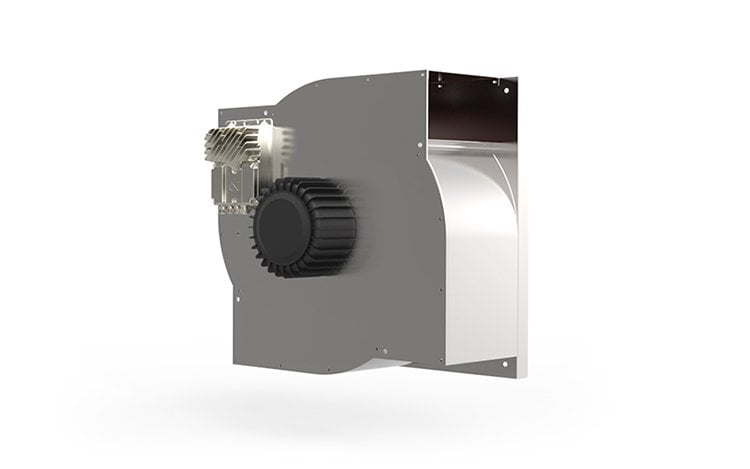

Der neue RQM MultiEvo vereint die kompakte Bauweise freilaufender Radialventilatoren mit der Wirkungsweise klassischer Gehäuseventilatoren. Vom Prinzip her handelt es sich um einen direkt angetriebenen Radialventilator mit Luftleitvorrichtungen in Spiralform. Durch die einzigartige Luftleit- und Gehäusegeometrie übertrifft der RQM freilaufende Ventilatoren und herkömmliche EC-Ventilatoren hinsichtlich der Energieeinsparung enorm.

  • Bis zu 78 % Systemwirkungsgrad durch Hybrid-Technologie
  • Spielend leichte Montage an Boden, Wand oder Decke
  • Schneller Komponentenaustausch bei Wartung und Service
  • Einfache Reinigung durch leichte Zugänglichkeit

Die Vorteile des RQM MultiEvo

Wirtschaftlich

Erreichen Sie immer den optimalen Betriebspunkt bei maximaler Effizienz - oft schon eine Motorenleistungsstufe tiefer als mit herkömmlichen freilaufenden Ventilatoren. Einfach anschließen und einschalten. Jede SYSTEMLÖSUNG liefern wir parametriert und betriebsbereit – inklusive vorab Funktionstest und Probelauf. Das spart Zeit und Geld.

Kompakt

Egal ob horizontal oder vertikal: Montieren Sie den RQM MultiEvo mit integrierter Elektronik direkt an Boden, Wand oder Decke - ohne separate Anbringung des Umrichters außerhalb der Anlage. Für den Anschluss genügt ein ungeschirmtes Kabel zur Stromversorgung. Sämtliche Komponenten lassen sich einfach und schnell austauschen. Das erleichtert die Inbetriebnahme sowie Wartung und Service enorm.

Hygienisch

Regelmäßige Inspektionen von RLT-Anlagen verlangen kompromisslose Sauberkeit. Deshalb haben wir bei der Konstruktion des RQM MultiEvo darauf geachtet, dass sich das Laufrad optimal über die Luftleitvorrichtungen oder über die optional erhältlichen Öffnungsklappen reinigen lässt. Einfacher geht es nicht.

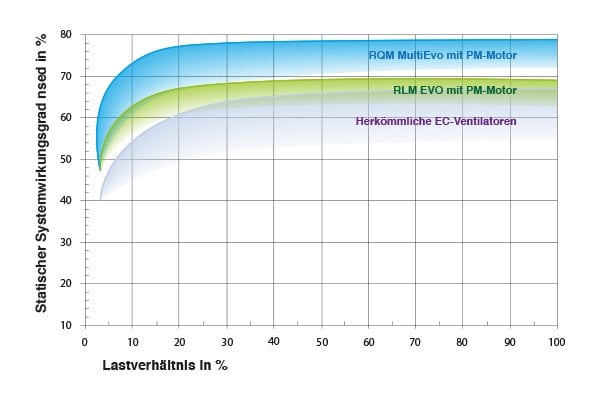

Benchmark – bis zu 78 % Systemwirkungsgrad

Der RQM MultiEvo erreicht eine um ca. 15 % höhere Energieeffizienz als die marktbesten freilaufenden Ventilatoren beziehungsweise herkömmliche Ventilatoren mit EC-Technologie. Die gemessenen absoluten Systemwirkungsgrade erreichen baugrößenabhängig Werte bis zu 78 %. (System = Ventilator, Motor und Frequenzumrichter)

Übrigens: Je nach Betriebspunkt ist die Schallemission des RQM MultiEvo um bis zu 4 dB geringer.

Der Beweis – hier geht es zum unabhängigen Prüfbericht des ILK Dresden.

Prüfbericht (PDF)

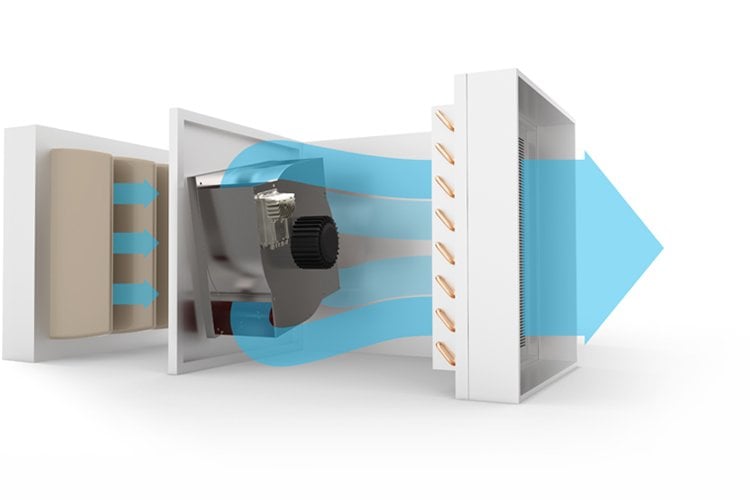

Für Klima- und Lüftungstechnik

Der RQM MultiEvo eignet sich hinsichtlich der Betriebskosten sowohl für den einfachen Einbau in neue Anlagen, als auch für die Modernisierung von Altanlagen.

  • Plug and Play Einbau in der RLT-Anlage
  • Retrofit: Sparen durch Modernisierung
  • Bildung von multiplen Wandkonfigurationen

Zur Kühlung von

  • Rechenzentren
  • Schaltschränken, Generatoren und Heizgeräten

Übrigens: Mit mehreren neben und übereinander angeordneten Ventilatoren eignet sich der RQM MultiEvo besonders gut zur Bildung von multiplen Wandkonfigurationen, da sich die Luftströmungen an den Auslässen gegenseitig begünstigen.

Die beste Fangrid-Lösung

Wer auf redundanten Betrieb setzt, kann auf eigens dafür entwickelte multiple Baukastenlösungen zurückgreifen. Aneinandergereihte oder stapelbare Ventilatorsysteme bilden eine multiple Wandkonfiguration - ein sogenanntes Fangrid.

In diesem Fall eignen sich Ventilatoren hybrider Bauart mit integrierter Nachleitvorrichtung besonders gut zur Bildung von multiplen Wandkonfigurationen, da sich die Luftströmungen an den Auslässen gegenseitig eher begünstigen. Signifikate Einbauverluste können im Vergleich zu freilaufenden Ventilatoren außer Betracht gelassen werden.

rqm fanwall vorne rqm fanwall hinten

Produktprogramm

Das Starter-Paket

  • PM-Motor gemäß IE5
  • Laufradgröße von 280 bis 900 mm
  • Motor-Leistung von 1,4 bis 22 kW
  • Max. Druckerhöhung ca. 2.000 Pa
  • Integrierte Elektronik
durchschnittlicher_systemwirkungsgrad
*Durchschnittlicher Systemwirkungsgrad
über alle Baugrößen von über 78%.

Weitere Ventilatoren für Klima und Lüftungstechnik

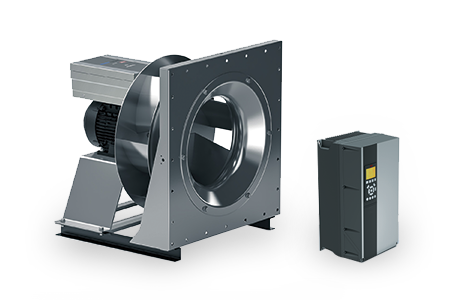

RLM E6*


  • Innenläufermotor
  • Wirkungsgrad IE2/IE3/IE4
  • Mit aufgebautem Frequenz-umrichter oder für externe Umrichterlösung
  • Horizontaler Einbau
  • Laufradgrößen 250 – 1250
  • Max. Motor Leistung 45 kW
Mehr erfahren

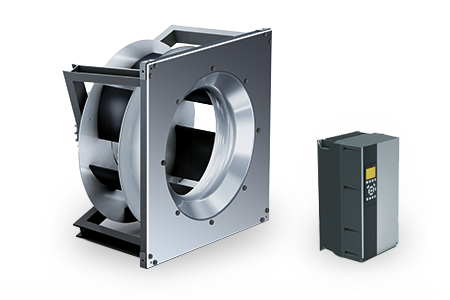

RLM E3*


  • Innenläufermotor
  • Wirkungsgrad IE2/3/4
  • Regelung mit Frequenzumrichter oder aufgebauter Elektronik
  • Vertikaler Einbau
  • Laufradgrößen 250 – 710
  • Max. Motor Leistung 11 kW
Mehr erfahren

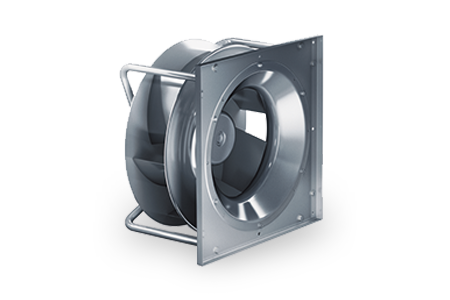

RLE E3/E6*


  • Außenläufermotor EC
  • Regelung mit integrierter Elektronik
  • Horizontaler/Vertikaler Einbau
  • Laufradgrößen 250 – 630
  • Max. Motor Leistung 3,5 kW
Mehr erfahren

PFP*


  • Außenläufermotor EC
  • Regelung mit integrierter Elektronik
  • Horizontaler/Vertikaler Einbau
  • Laufradgrößen 355 – 450
  • Max. Motor Leistung 1,4 kW
Mehr erfahren

*Ausstattungsmerkmale und Leistungsdaten je nach Konfiguration
